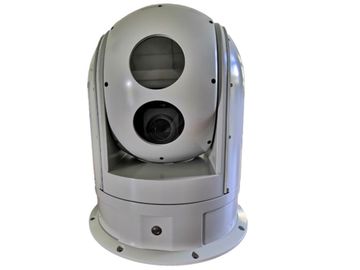

Elektrisches optisches Infrarotkamera-MiniÜberwachungssystem EOSS für unbemanntes Fahrzeug

Elektrisches optisches Infrarotkamera-MiniÜberwachungssystem EOSS für unbemanntes Fahrzeug

    • Mini Electro Optical Infrared Camera Surveillance System EOSS For Unmanned Vehicle
    • Mini Electro Optical Infrared Camera Surveillance System EOSS For Unmanned Vehicle
    • Mini Electro Optical Infrared Camera Surveillance System EOSS For Unmanned Vehicle
  • Mini Electro Optical Infrared Camera Surveillance System EOSS For Unmanned Vehicle

    Produktdetails:

    Herkunftsort: China
    Markenname: JOHO
    Zertifizierung: ISO9001
    Modellnummer: JHP107-M145A

    Zahlung und Versand AGB:

    Min Bestellmenge: 1 Satz
    Preis: negotiation
    Verpackung Informationen: Standardschutzausrüstungs-Kasten
    Lieferzeit: Verhandlung
    Zahlungsbedingungen: T/T, L/C, Western Union, MoneyGram
    Versorgungsmaterial-Fähigkeit: 50sets/year
    Jetzt kontaktieren
    Ausführliche Produkt-Beschreibung
    Funktion: Suchen, Beobachtung, spürend und Positionierung auf Kreiselkompaß stabilisierter Kardanring: Achse 2
    Sensor: Thermischer Toner HD CCDs und IR Gewicht: 3kg
    Dimension: 156mm (Durchmesser) × 244mm (H) Anwendung: Unbemanntes Schiff, unbemanntes Fahrzeug, Usv, Uav
    Pixel: 1920x1080 Farbe: weiß und schwarz
    Stabilisierungsgenauigkeit: ≤0.5mrad Detektor: VOX ungekühltes FPA
    Power Supply: DC 12V Leistungsaufnahme: ≤15W



    Elektrooptisches Infrarotdecklandeüberwachungssystem der kamera-Jh602-28015 (EOSS)

    1,1 Produktions-Einleitung

    Elektrooptisches DecklandeÜberwachungssystem JH602-28015 ist ein in hohem Grade integriertes Optisch-mechanischgalvanosystem, das mit einer Tageslichtkamera HD 1080p und MWIR einer abgekühlten Wärmekamera ausgerüstet wird. Die Kamera schuftet zu einer 2 Achse und 2 Kardanring zu einer stabilisierten Plattform. Gekennzeichnet mit kompakter und Modularbauweise, wird es für die Schiffe zur Verfügung gestellt, welche die Militär- und Zivilbedingungen wie Suche, Beobachtung, Untersuchung erfüllen und die Oberflächenziele aufspüren, weit angewendet in der Marine, in der Polizei, im Küstenschutz und in Seeetc.

    1,2 Hauptfunktionen

    1. (Azimut und Aufzug) Stabilisierung 2-axis, Kreiselkompaß der hohen Genauigkeit und Servosteuerungssystem führen Untersuchung der vollen Deckung ein.
    2. Kompakte Größe, Leichtgewichtler, starke Anpassungsfähigkeit, Leistungsaufnahme der geringen Energie und hohe Wirtschaftlichkeit.
    3. Videospurhaltungsfunktion. Die Realzeitspurhaltung, manuelle /auto-Spurhaltung und Selbstverschlossene sind verfügbar.
    4. Korrektur der hohen Genauigkeit stellt sicher, dass optische Achse von IR und CCD Ausrichtung sind.
    5. Kardanring wird durch benutzerfreundliche Software gesteuert
    6. Betriebsart, Azimut und Höhenwinkeldaten sind in der Lage, auf Video angezeigt zu werden und zurück übertragen zu werden.
    7. Völlig versiegelt, wasserdicht, Erschütterungswiderstand, Schockwiderstand, lange Lebenszeit unter rauer Umwelt.

    1.3.1 Pflichtenhefte

    1. Azimut-Abdeckung: n×360° ununterbrochen
    2. Aufzug-Abdeckung: -20°~+75° (horizontal ist 0°, ist abwärts minus.)
    3. Stabilisierungsgenauigkeit: ≤0.5mrad (1σ)
    4. Eckige Genauigkeit: ±0.1° (1σ)
    5. Ertragbildformat: SDI

    1.3.2 HD-Tageslicht-Kamera

    1. CCD: SONY 1/2.8CMOS
    2. Entschließung: 1920×1080
    3. Brennweite: 4.3mm~129mm (optisches lautes Summen 30×)
    4. FOV: 63.7°~2.3°
    5. Linse: Pixel HD 2.13million
    6. Fokussierung: Automatisch

    1.3.3 IR-Wärmekamera

    1. Detektor: 640×512 abgekühlter MWIR-Detektor
    2. Spektrum: 3μm~5μm
    3. Pixelgröße: 15μm×15μm
    4. Brennweite: 30mm~300mm

    1.3.4 Videospurhaltungsmodul

    1. Auto/manuelles Suchziel in spezifiziertem Bereich

    Zielauswahl: Stützauto/manuelle Blockierung
    Spurhaltungsszene des Ziels: zu, zum Meer (es ist, in der Lage Ziel auf der Grundlage von das Video/Bild zu optimieren, die vom Benutzer zur Verfügung gestellt werden) lüften.
    Intelligentes Recaptureziel nach verlorenem in der kurzen Zeit

    1. Unterstützungsörtlich festgelegter FOV oder variable FOV-Kamera. In Spurhaltungsstatus hält er, Ziel beim Ändern von FOV aufzuspüren.
    2. Parameter:
    • Minimaler Spurhaltungskontrast: 10%
    • Minimum SNR: 10dB
    • Minimale Zielgröße: Pixel 3×3
    • Ertragverzögerung: <40ms>
    • Entdeckungsgenauigkeit: ≤0.1°
    • Bearbeitungszeit:<100ms>
    • Detektionsbereich: Azimut ±60°, Aufzug ±45°
    1. Videoeingang: 1 digitales Video der Weise HD-SDI, 1 Weise Kamerad-Entsprechungsvideo
    2. Videoausgang: 1 digitales Video der Weise SDI
    3. Kommunikation: 1 Möglichkeit RS422
    4. Funktionsspannung: DC5V

    1.3.5 Klimaparameter

    1. Operationstemperatur: - 20ºC~+50ºC
    2. Lagertemperatur: - 30ºC~+60ºC
    3. Erschütterung-sicher: GJB 150.16A-2009, A.2.3.11 das 21. Klasse Schiff
    4. Wasserdicht: GB 4208-2008 IP67

    1.3.6 Systemtest-Parameter

    1. Maß: ≤Φ260mm×360mm (H)
    2. Farbe: Marinegrau
    3. Gewicht: ≤20kg
    4. Betriebsspannung: DC24V
    5. Leistungsaufnahme: ≤450W
    6. Installation: Dämpfer wird nicht angefordert. Der Kardanring wird steif mit Sockel angeschlossen. Der Kardanring hat nullTeilstrich auf Azimutrichtung.
      1. System-Zusammensetzung

    JH602-28015 EOSS wird für Patrouillenboot zur Verfügung gestellt, verwendet für die Überwachung, die Spurhaltung und die Positionierung von See- und Luftzielen. Während das Patrouillenboot auf Dienstreise ist, werden der Kardanringstatus und -Video zurück übertragen und angezeigt auf Software; auch die Steuerbefehle werden zum Kardanring durch benutzerfreundliche Software, Echtzeitbetrieb und Steuerung zu verwirklichen geschickt.
    Das volle System wird aus Kardanring, elektronischem Kasten und Operations- und Steuer-Software verfasst.

    Elektrisches optisches Infrarotkamera-MiniÜberwachungssystem EOSS für unbemanntes Fahrzeug

      1. Kardanring

    Kardanring ist ein Sklave des Sensors (optisches Kabinett) zu einer Zweiachsen (Aufzug und Azimut) Kreisel-stabilisierten Servoplattform. Sensor wird mit einer Wärmekamera der hohen Auflösung 640×512 MWIR mit 15~280mm ununterbrochenem Zoomobjektiv und einer Tageslichtkamera 1920×1080 HD, die zur Entdeckung, Anerkennung fähig ist, Identifizierung und Spurhaltungsziel an Tag und Nacht ausgerüstet. Der Kardanring mit Sockel ist über Plattform entsprechend praktischer Umwelt installiert.
    Die externe Schnittstelle ist Verbindungsstück der Luftfahrt 26pin.
    Elektrisches optisches Infrarotkamera-MiniÜberwachungssystem EOSS für unbemanntes Fahrzeug



    Körperliche Karte







    Elektrisches optisches Infrarotkamera-MiniÜberwachungssystem EOSS für unbemanntes Fahrzeug

    Elektrisches optisches Infrarotkamera-MiniÜberwachungssystem EOSS für unbemanntes Fahrzeug
