Herkunftsort: | Wuhan China |
Markenname: | JOHO |
Zertifizierung: | ISO9001:2000, SGS |
Modellnummer: | JH640-100 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | negotiation |
Verpackung Informationen: | Kundengebundener Aluminiumlegierungs-Kasten mit Rädern |
Lieferzeit: | 3months nach empfangener Zahlung |
Zahlungsbedingungen: | T/T, L/C |
Versorgungsmaterial-Fähigkeit: | 50Sets/Year |
Technologie: | Infrarot | Art: | Schwenken / Neigen |
---|---|---|---|
Art: | System mit 2 Sensoren | Detektor: | Ungekühlter VOx FPA LWIR |
HDMI-Format: | PAL/NTSC | Horizontalauflösung: | 640x512 |
Konfiguration: | Wärmekamera-und Tageslicht-Kamera | Standard: | GJB |
Gewicht: | Drehkopf: elektronische Kabine ≤70kg: ≤8.2kg-Schaltkasten: ≤1.2kg | Wellenlänge: | 1.06μm |
Spektralband: | 8μm~12μm | Kommunikation: | RS232 |
Stromversorgung: | DC 24V/15A, DC28V/15A | ||
Markieren: | Elektrische optische Infrarotbrummen-Kamera,Brummen-Kamera LWIR ungekühlte VOx-FPA,GJB-Infrarotbrummen-Kamera |
BRUMMEN-Kamera-System LWIR ungekühltes VOx-FPA elektrooptisches Infrarot
Ist EO/IR Tracking-System JH640-100 ein integriertes Gerät, das die optische, elektrische, Maschinerie-, Steuer- und Signalverarbeitungseinheit verfasst und elektrooptischen Detektor als empfindliche Komponente und die elektromechanische Steuerung verwendet, um die Anblickachse zu stabilisieren, verwirklichen so die Zielgefangennahme und spürt, Zielen auf und Stabilisierungsfunktion. Die folgende Technologie umfasst Zielanerkennung u. Technologie der automatischen Eigennachführung; Elementaroperation, die Servosteuerung aufspürt; Steuerungstechnikanwendung; die Mechanismusentwurfs- und -signalaufbereitung sind kritisch, Elementaroperations-Tracking-System-Leistung zu bestimmen. Vor kurzem wird das moderne Elementaroperations-Tracking-System mit Sensoren mit unterschiedlicher Welle und Art wie Fernsehen, IR, LRF, IR-Landekurssender ausgerüstet, und deren Entwurf die folgenden Faktoren betrachten sollte: Operationsabstand, Umwelt, Zieleigenschaften, Optiköffnung u. -Brennweite, Stabilisierungsgenauigkeit, Gewicht und Volumen.
Funktionen
Spezifikationen:
WÄRMEKAMERA | |
Detektor | Ungekühltes FPA microbolometer LWIR |
Pixel | 640x512 |
Spektralband | 8μm~12μm |
FOV | 6.2° x 5.0° (elektronisches lautes Summen: 2×) |
Brennweite | 100mm, F#: 1 |
TAGESlicht-KAMERA | |
Detektor | 752*582, 1/3" weißes/schwarzes CCD |
FOV | ununterbrochenes lautes Summen 2.1° 55.8° x |
Beleuchtungs-Strecke | 200Lx ~105Lx |
LASER-ENTFERNUNGSMESSER | |
Wellenlänge | 1.06μm |
Erstreckung | 300m~5km (Sicht 10km, 8m*2m Ziel) |
Maßgenauigkeit | ≤ ± 5m |
SERVO | |
Stabilisierungsgenauigkeit | ≤ 0.2mrad (1σ) |
Drehkopfrichtungsstrecke | Azimut: ± 180° (Richtung des Bogens 0°is); Neigung: -20°~+75° |
DREHKOPF-MAXIMALE WINKEL-GESCHWINDIGKEIT | |
Azimut | ≥50°/s |
Neigung | ≥50°/s |
Videosignalformat | CCIR Kamerad Standard-B/W |
Kommunikation | RS232 |
UMWELTSMÄSSIG | |
Betriebstemperaturbereich | -40℃ | +60℃ |
Lagertemperaturbereich | -40℃ | +65℃ |
ENERGIE | |
Stromversorgung | DC 24V/15A, DC28V/15A |
Leistungsaufnahme |
DC24: ≤350W DC28V: ≤420W |
SYSTEMTEST | |
Maß (L×W×H) |

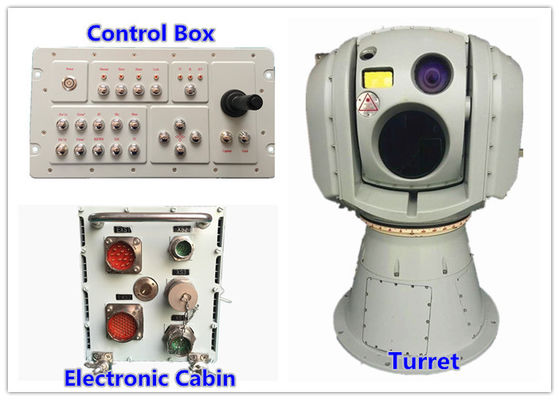

Drehkopf: Φ400×630mm Elektronisches Kabinett: 159x346.8x185.5mm Schaltkasten: 364×200.5×137.5mm |
Gewicht |
Drehkopf: ≤70kg Elektronische Kabine: ≤8.2kg Schaltkasten: ≤1.2kg |
