Infrarotununterbrochenes lautes Summen der langen Strecken-24VDC der Wärmebildkamera-800~80mm

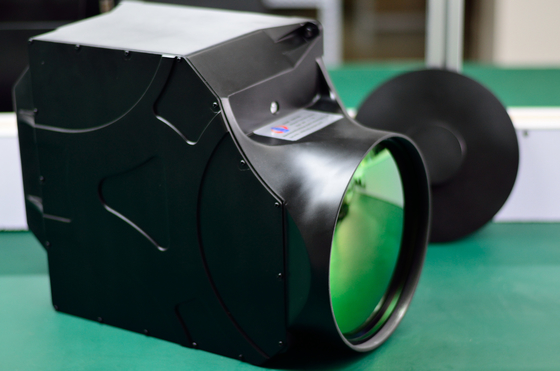

800 ~ 80 mm kontinuierlicher ZoomGekühlte Infrarot-Wärmebildkamera

1.1Optiksystem

Die Wärmebildkamera verwendet ein kontinuierliches optisches Mittelwellen-Zoomsystem (3,7 μm ~ 4,8 μm), das eine vollständig durchlässige Struktur hat und aus einer vorderen Festlinsengruppe, einer Zoomlinsengruppe, einer Kompensationslinsengruppe, einer hinteren Festlinsengruppe, einem Reflektor und einer Relaislinsengruppe besteht.Das optische Systemdiagramm bezieht sich auf Abbildung 1.

Abbildung 1 Diagramm des optischen Systems mit kontinuierlichem Zoom

Die Zoomlinsengruppe und die Kompensationslinsengruppe verwenden zwei Trennlinsen.Um eine klare und stabile Bildqualität sicherzustellen, bewegen sich die Kompensationslinsen synchron mit ihnen, wenn sich die Zoomobjektive entlang der Achsenrichtung bewegen, um eine Echtzeitkompensation vorzunehmen.Das duale Motorantriebsdesign für Zoom- und Kompensationslinsengruppe kann das Volumen verringern und das Gewicht reduzieren, gleichzeitig kann die Verwendung von Reflektoren für den reflektierenden Lichtweg das Volumen weiter verringern.Die Relaislinsen sorgen dafür, dass sich die Eintrittspupille in der Mitte des Systems befindet. Die Brennkraft und das Kaliber jeder Linse sind einheitlich, um eine 100% gekühlte Abschirmeffizienz zu erreichen.

1.2Detektor

Die Wärmebildkamera JH640-800 zur Überwachung mit großer Reichweite wählt den importierten gekühlten Staring-Focal-Plane-Array-Detektor der dritten Generation. Sie ist der ausgereifteste und am weitesten verbreitete Hochleistungsdetektor.Die Brennebene besteht aus HgCdTe-Material mit mittelwelliger (3,7 μm ~ 4,8 μm) Infrarot-Reaktion.Die Detektivität (D*) reicht.Mit den Vorteilen einer guten Leistung im effektiven Spektralbereich und einem breiten Betriebstemperaturbereich hat dieser Detektor eine breite Anwendung in der Infrarotdetektion, Überwachung, Überwachung, Warnung, Zielsuche und -verfolgung in Flugzeugen, Schiffen, Fahrzeugen und anderen Trägern gefunden.

Die Detektorkühlung verwendet einen integrierten Stirling-Zykluskühler, der das gasförmige isentropische Expansionsprinzip mit multifunktionalen und langlebigen Charakteren verwendet. Diese Art von Kühler hat viele Vorteile, wie z. B. kompakte Struktur, kleines Volumen, geringes Gewicht, großer gekühlter Temperaturbereich, kurz Startzeit, hohe Effizienz, lange Lebensdauer, einfach zu steuern, lange ununterbrochene Arbeitszeit und so weiter.

1.3Signalverarbeitungsschaltung

1.3.1Prinzip

Wenn man Infrarot-Focal-Plane-Arrays mit den Augen einer Infrarot-Wärmebildkamera vergleicht, ist die Bildverarbeitungsplatine ihr Gehirn.Die Hauptfunktion der Signalverarbeitungsschaltung (SPC) ist eine umfassende Echtzeit-Signalanalyse, die auf Infrarotbildfehler abzielt.Auf der Grundlage der Temperaturstabilität von FPA erreicht SPC Funktionen zur Treibersignalerzeugung, Standard-Video-Compositing, Kommunikation mit dem PC, Mensch-Maschine-Kommunikation usw. Das Grundprinzip der Signalverarbeitungsplatine bezieht sich auf Abbildung 2.

Spezifikationen:

Firmenprofil
Wuhan JOHO Technology Co., Ltdwurde 2009 gegründet und ist ein High-Tech-Unternehmen, das auf Infrarot-Wärmebildtechnologie basiert.Joho hat eine komplette Infrarot-Industriekette von Grund auf aufgebaut: von der Kernkomponente bis zum umfassenden elektrooptischen Infrarot-Überwachungs- und Ortungssystem.Wir haben zwei F & E-Stützpunkte in Hubei, Zhongxiang und Wuhan City, bekannte Hochschulen und Forschungseinrichtungen im In- und Ausland.

Kundenverteilung

Dienstprozess

Produkte
Unsere Produkte umfassen thermische Überwachungskameras, elektrooptische/infrarote Such- und Verfolgungssysteme (EO/IR-Such- und Verfolgungssystem) und EO-Überwachungssysteme, Überwachungsradar, Laser-Entfernungsmesser, faseroptische Kreisel, spezielle Energiequellen (thermische Batterie und Silber- Zinkbatterie Ag-Zn-Batterie) und OEM-Lösungen,Personalisierte Produkte und Dienstleistungen, um Kunden einen entscheidenden Vorteil zu verschaffen.Aufgrund der hohen Qualität unserer Produkte und der zuverlässigen Leistung,Joho-Produkte werden häufig in verschiedenen Anwendungen eingesetzt, Sicherheit und Überwachung, Strafverfolgung, Seepatrouille, Fischereiverwaltung, Vermessung und Kartierung und so weiter.
