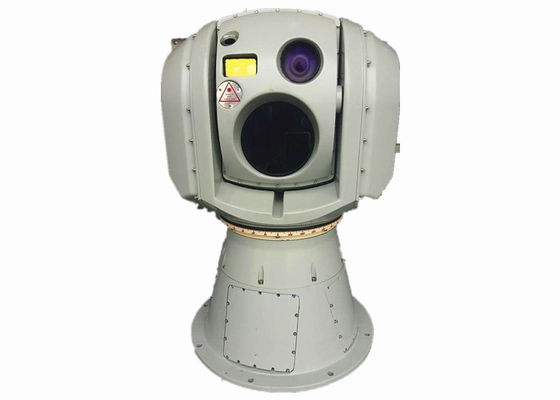

Sensor VOx FPA LWIR ungekühlte multi- elektrooptische lange Strecken-Infrarotüberwachungs-anvisierendes System

Sensor VOx FPA LWIR ungekühlte multi- elektrooptische lange Strecken-Infrarotüberwachungs-anvisierendes System

  • Sensor VOx FPA LWIR ungekühlte multi- elektrooptische lange Strecken-Infrarotüberwachungs-anvisierendes System
  • Sensor VOx FPA LWIR ungekühlte multi- elektrooptische lange Strecken-Infrarotüberwachungs-anvisierendes System
Sensor VOx FPA LWIR ungekühlte multi- elektrooptische lange Strecken-Infrarotüberwachungs-anvisierendes System
Produktdetails:
Herkunftsort: China
Markenname: JOHO
Zertifizierung: ISO9001:2000, SGS
Modellnummer: JH640-100
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: negotiation
Verpackung Informationen: Kundengebundener Aluminiumlegierungs-Kasten mit Rädern
Lieferzeit: 3months nach empfangener Zahlung
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 50sets/year
Kontakt
Ausführliche Produkt-Beschreibung
Technologie: Infrarot Art: Pan/Neigung
Art: System mit 2 Sensoren Detektor: Ungekühlter VOx FPA LWIR
HDMI-Format: PAL/NTSC Horizontalauflösung: 640x512
Konfiguration: Wärmekamera-und Tageslicht-Kamera Standard: GJB
Gewicht: Drehkopf: elektronische Kabine ≤70kg: ≤8.2kg-Schaltkasten: ≤1.2kg Wellenlänge: 1.06μm
Spektralband: 8μm~12μm Kommunikation: RS232
Stromversorgung: DC 24V/15A, DC28V/15A
Markieren:

elektrisches optisches System

,

Infrarottracking-system

Elektrooptisches lange Strecken-Überwachungssystem-Infrarotpixel 640x512

Einleitung

Ist EO/IR Tracking-System JH640-100 ein integriertes Gerät, das die optische, elektrische, Maschinerie-, Steuer- und Signalverarbeitungseinheit verfasst und elektrooptischen Detektor als empfindliche Komponente und die elektromechanische Steuerung verwendet, um die Anblickachse zu stabilisieren, verwirklichen so die Zielgefangennahme und spürt, Zielen auf und Stabilisierungsfunktion. Die folgende Technologie umfasst Zielanerkennung u. Technologie der automatischen Eigennachführung; Elementaroperation, die Servosteuerung aufspürt; Steuerungstechnikanwendung; die Mechanismusentwurfs- und -signalaufbereitung sind kritisch, Elementaroperations-Tracking-System-Leistung zu bestimmen. Vor kurzem wird das moderne Elementaroperations-Tracking-System mit Sensoren mit unterschiedlicher Welle und Art wie Fernsehen, IR, LRF, IR-Landekurssender ausgerüstet, und deren Entwurf die folgenden Faktoren betrachten sollte: Operationsabstand, Umwelt, Zieleigenschaften, Optiköffnung u. -Brennweite, Stabilisierungsgenauigkeit, Gewicht und Volumen.

Eigenschaften

  • Integriertes optisches System der hohen Präzision mit drei Sensoren von IR, von Tageslichtkamera, LRF, verpfändend mit intelligentem laut summendem Kontrollsystem, um klare Bilder zu liefern und optische Achse zu stabilisieren
  • Eingebetteter hoher integrierter FPGA-Prozessor mit der schnellen Verarbeitung und intelligentem Algorithmus, zum der Realzeitspurhaltung zu verwirklichen; Spurhaltung des Algorithmus, der die relative Spurhaltung bereitstellen und des zentroiden Spurhaltungsalgorithmus für die Wahlen des Kunden entsprechend den Zieleigenschaften unter verschiedenen Feldern, zum der Spurhaltung der hohen Qualität zu verwirklichen

  • Stabilisierte Zweiachsenplattform, die mit Kreiselkompass- und Servosteuerungssystem der hohen Präzision kombiniert, um gute Systemstabilität und Spurhaltungsleistung der hohen Präzision zur Verfügung zu stellen

  • Qualifizierter integrierter völlig Siegelmilitärentwurf

  • Militärkomponenten mit hoher Zuverlässigkeit und langer Lebenszeit unter schwerer Umwelt

Spezifikationen:

WÄRMEKAMERA
Detektor Ungekühltes FPA microbolometer LWIR
Pixel 640x512
Spektralband 8μm~12μm
FOV 6.2° x 5.0° (elektronisches lautes Summen: 2×)
Brennweite 100mm, F#: 1
TAGESlicht-KAMERA
Detektor 752*582, 1/3" weißes/schwarzes CCD
FOV ununterbrochenes lautes Summen 2.1° 55.8° x
Beleuchtungs-Strecke 200Lx ~105Lx
LASER-ENTFERNUNGSMESSER
Wellenlänge 1.06μm
Erstreckung 300m~5km (Sicht 10km, 8m*2m Ziel)
Maßgenauigkeit ≤ ± 5m
SERVO
Stabilisierungsgenauigkeit ≤ 0.2mrad (1σ)
Drehkopfrichtungsstrecke Azimut: ± 180° (Richtung des Bogens 0°is); Neigung: -20°~+75°
DREHKOPF-MAXIMALE WINKEL-GESCHWINDIGKEIT
Azimut ≥50°/s
Neigung ≥50°/s
Videosignalformat CCIR Kamerad Standard-B/W
Kommunikation RS232
UMWELTSMÄSSIG
Betriebstemperaturbereich -40℃ | +60℃
Lagertemperaturbereich -40℃ | +65℃
ENERGIE
Stromversorgung DC 24V/15A, DC28V/15A
Leistungsaufnahme

DC24: ≤350W

DC28V: ≤420W

SYSTEMTEST
Maß (L×W×H)

Drehkopf: Φ400×630mm

Elektronisches Kabinett: 159x346.8x185.5mm

Schaltkasten: 364×200.5×137.5mm

Gewicht

Drehkopf: ≤70kg

Elektronische Kabine: ≤8.2kg

Schaltkasten: ≤1.2kg

Sensor VOx FPA LWIR ungekühlte multi- elektrooptische lange Strecken-Infrarotüberwachungs-anvisierendes System 0

Sensor VOx FPA LWIR ungekühlte multi- elektrooptische lange Strecken-Infrarotüberwachungs-anvisierendes System 1

Sensor VOx FPA LWIR ungekühlte multi- elektrooptische lange Strecken-Infrarotüberwachungs-anvisierendes System 2
