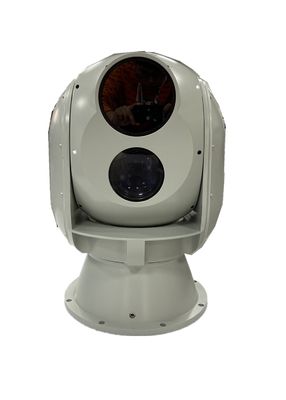

Decklande-Doppel-Sensor EO/IR Tracking-System
Einleitung
Ist EO/IR DecklandeTracking-System JHS602-15030 ein Optisch-mechanischgalvano integrierte in hohem Grade das System, ausgerüstet mit einer Tageslichtkamera HD 1080p mit 12.5mm~750mm Linse und ungekühlter Wärmekamera LWIR mit 30mm~150mm Linse. Es wird für Suche, Beobachtung zur Verfügung gestellt
und Oberflächen- und Luftziele aufspürend sowie Echtzeitausgabevideo- und Bildertrag. Weit zugetroffen im Polizei-, See- und Küstenschutz etc.
Funktion
➢ 2 Achsenstabilisierung des Azimuts und des Aufzugs, kombiniert mit Kreiselkompass- und Servosteuerungssystem der hohen Genauigkeit, um Beobachtung 360° zu verwirklichen.
➢ SDI HD Bildübertragung und Netzvideo und -Bildübertragung;
➢ Kompaktbauweise mit starker Fördermaschinenanpassungsfähigkeit, niedriger Verbrauch, hohe Wirtschaftlichkeit;
➢ Videospurhaltungsfähigkeit;
➢ Kalibrierung hoher Genauigkeit stellt Ausrichtung der Tageslichtkamera und DER IR-Kamera sicher
➢ fähig, die Haltung des EO/IR Systems durch Steuerknüppel zu steuern
➢ Arbeitsmodus, Azimut, Höhenwinkeldaten konnte Feedback sein;
➢ versiegelte völlig integrierten Entwurf mit hochrangiger wasserdichter und starker stoßsicherer und vibrationproof Fähigkeit
Technische Spezifikation
| System-Parameter |
|
| Winkelgeschwindigkeit Max. Rotation |
Azimut: ≥60°/s; Aufzug: ≥60°/s |
|
Drehbereich
|
Azimut: 360°continuous, linksrechts +
Aufzug: - 90°~+90° (horizontales Vorwärts ist 0°, herauf + unten)
|
| Eckige Maßgenauigkeit |
±0.1° |
| Stabilisierungsgenauigkeit |
0.5mrad (1σ) |
| Ir-Kamera |
|
| Detektor |
640×512 ungekühltes LWIR FPA |
| Neigungsgröße |
17μm×17μm |
| Spektralband |
8μm~14μm |
| Brennweite |
30mm~150mm |
| FOV |
4.16°×3.33°~20.78°×16.63° |
| Videoschnittstelle |
analoger Video 1-way Kamerad |
| Tageslicht-Kamera |
|
| Detektor |
1920×1080, gefärbt |
| Optisches lautes Summen |
optisches lautes Summen 60× |
| Brennweite |
12.5mm~750mm |
| Videoschnittstelle |
1-way digitales Video HD-SDI |
| Videospurhaltungsbrett |
|
| Spurhaltung von Fensterposition |
automatisch, bewegend auf irgendeine Position und das Ziel anstreben |
| Max. Kameraentschließung |
1920×1080,60fps |
| Anerkennungsgenauigkeit Min. Target |
Pixel 3×3 |
| Min. SNR |
4; Wuhan Joho Technology Co., Ltd-Benutzerhandbuch |
| Nachführgeschwindigkeit |
Pixel ≤34/Rahmen |
| Anfangszeit |
≤50s |
| Videoausgang von der Spurhaltung des Brettes |
SDI-Videoausgang und Netzvideoausgang |
| Körperlicher Parameter |
|
| Maß |
EO/IR System (diameter×height): Φ470mm×670mm
Schaltkasten (L×W×H): 435mm×220mm×255mm (Steuerknüppelhöhe umfasste)
|
| Gewicht |
EO/IR System: ≤50kg
Schaltkasten: ≤4.5kg
|
| Farbe |
Marinegrau |
| Umwelt-Parameter |
|
| Betriebstemperatur |
-40ºC~+60ºC |
| Lagertemperatur |
-50ºC~+70ºC |
| Schutz |
IP66 |
| Stromversorgung |
|
| EO/IR System |
DC 28V |
| Leistungsaufnahme |
≤400W |
| Schaltkasten |
DC 12V |
| Leistungsaufnahme |
≤12W |
Unternehmensprofil
Technologie Co., Ltd. Wuhans JOHO gründete im Jahre 2009, ist eine Hightechfirma, die auf Infrarotwärmebildgebungstechnologie basierte. Joho hat eine komplette industrielle Infrarotkette von unten nach oben errichtet: von der Kernkomponente zur umfassenden elektrischen optischen Infrarotüberwachung und zum Tracking-System. Wir haben zwei r- u. d-Basis in Hubei Zhongxiang und Wuhan-Stadt, weithin bekannte höhere Ausbildungsstätten Hochschulbildung und Forschungsinstitutionen im In- und Ausland.
Kunden-Verteilung
Service-Prozess
Produkte
Unsere Produkte schließt thermische Überwachungskameras, Elektrooptik/Infrarotsuche und Gleisanlage (EO/IR Suche und Gleisanlage) und Elementaroperations-Überwachungssystem, Überwachungsradar, Laser-Entfernungsmesser, optischer Kreiselkompaß der Faser, spezielle Stromversorgung (thermische Batterie und Silberzinkbatteriec$ag-znbatterie) und Soem-Lösungen, personifizierte Produkt und Service mit ein, um Kunden mit einem bedeutenden Vorteil zu versehen. Wegen der hohen Qualität unserer Produkte und der zuverlässigen Leistung, Joho-Produkte seien Sie in den unterschiedlichen Anwendungen, in der Sicherheit und in der Überwachung, Strafverfolgung, Seepatrouille, Fischereiverwaltung, Vermessungswesen und so weiter weitverbreitet.
