Herkunftsort: | China |
Markenname: | JOHO |
Zertifizierung: | ISO9001 |
Modellnummer: | JHS223-S02-30 |
Min Bestellmenge: | 1PC |
---|---|
Verpackung Informationen: | Kundengebundener Aluminiumlegierungs-Kasten |
Lieferzeit: | Zwei Monate |
Versorgungsmaterial-Fähigkeit: | 50 Sätze/Jahr |
Konfiguration: | Doppeltageslicht-Kamera + Laser-Entfernungsmesser | Tageslicht Camera1: | 1920*1080 |
---|---|---|---|
Detektor: | SONY 1/2.8" CMOS | Laser-Entfernungsmesser: | 15m~3.5km |
Brennweite: | 4.3mm~129mm (F1.6~4.7) | HFOV: | 63.7° ~2.3° |
Kommunikationsschnittstelle: | RS485 | Ziel, das Genauigkeit in Position bringt: | ≤ 20m |
Betriebstemperatur: | -20ºC | +50ºC | Stromversorgung: | DC 12V |
Markieren: | Multisensor-elektrisches optisches Tracking-System,Elektrisches optisches SiegelTracking-System,Laser-Entfernungsmesser-elektrischer optischer Sensor |

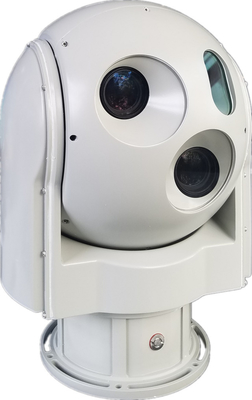

Elektrooptisches DecklandeTracking-System JHS223-S02-30 ist ein optisch-mechanisch-elektrisches integriertes Suchen und ein Tracking-System, ausgerüstet mit 2 Sätzen 30× der ununterbrochenen Lichtkamera des lauten Summens HD 1080p Tagesund des 3.5km Laser-Entfernungsmessers. Es hat Azimut und Achsenstabilisierung des Aufzugs 2, Hochgenauigkeitskreiselkompaß und Servosteuerungssystem, keine Totwinkelabdeckung in der Untersuchungsstrecke zu verwirklichen, wird hauptsächlich Suche, Beobachtung und die Spurhaltung von Seezielen und von Luftzielen, sowie Video und Bild in der Realzeit auszugeben beantragt. Sie wird weit für Militäranwendung und Zivildie anwendung der öffentlichen Sicherheit eingesetzt und alarmiert, und See, des etc.
NFOV-TAGESlicht-KAMERA | |
Detektor | SONY 1/2.8" CMOS |
Pixel | 1920*1080 |
Brennweite | 4.3-129mm (optisches lautes Summen 30x) |
FOV | 63,7°-2.3° |
WFOV-TAGESlicht-KAMERA | |
Detektor | SONY 1/2.8" CMOS |
Pixel | 1920*1080 |
Brennweite | 4.3-129mm (optisches lautes Summen 30x) |
FOV | 63,7°-2.3° |
LASER-ENTFERNUNGSMESSER | |
Wellenlänge | 1.55μm |
Erstreckung | 15m~3.5km |
Maßgenauigkeit | ±0.75m (50~1.5Km), ±2m (>1.5Km) |
Frequenzrate | 2Hz |
SERVO | |
Stabilisierungsgenauigkeit | ≤0.5mrad (1σ) |
Drehkopfrichtungsstrecke | Azimut: 360° ununterbrochen; Aufzug: - 90°~+90° |
DREHKOPF-MAXIMALE WINKEL-GESCHWINDIGKEIT | |
Azimut | ≥30°/s |
Neigung | ≥30°/s |
UMWELTSMÄSSIG | |
Betriebstemperaturbereich | -20ºC | +50ºC |
Lagertemperaturbereich | -30ºC | +60ºC |
Spurhaltung | |
Minimales Spurhaltungskontrastverhältnis | 3% |
Minimale Spurhaltungsgröße | Pixel 3x3 |
Videoausgang | 1 Netzertrag |
Kommunikation | RS422 |
ENERGIE | |
Stromversorgung | DC 12V |
SYSTEMTEST | |
Maß-Drehkopf | ≤ Φ240× 343mm |
Drehkopf-Gewicht | ≤ 10kg |
System-Komponenten
Dieses System wird aus EO/IR Kardanring und Host-Computer Software verfasst, gezeigt im Abb. 1. Der Kardanring ist auf unbemanntes Schiff installiert und die Host-Computer Software ist im Schaltschrank, zum der Systemsteuerung zu verwirklichen.
Struktur-Maß
