2-Achsen-Hochpräzisions-schiffsgestütztes elektrooptisches Überwachungssystem EOSS

2-achsig Hohe Genauigkeit Schiffsgestütztes elektrooptisches Überwachungssystem (EOSS)

1.1 Produktionseinführung

JH602-28015Das elektrooptische Überwachungssystem auf Schiffen ist ein hochintegriertes optisch-mechanisch-elektrisches System, das mit einer HD 1080p-Tageslichtkamera und einer MWIR-gekühlten Wärmebildkamera ausgestattet ist.Die Kamera ist an eine 2-Achsen- und 2-Gimbal-stabilisierte Plattform gebunden.Ausgestattet mit einem kompakten und modularen Design, ist es für Schiffe vorgesehen, die militärische und zivile Anforderungen erfüllen, wie z.

1.2 Hauptmerkmale

1. 2-Achsen-Stabilisierung (Azimut und Elevation), ein hochpräzises Kreisel- und Servosteuerungssystem implementieren eine umfassende Aufklärung.
2. Kompakte Größe, geringes Gewicht, starke Anpassungsfähigkeit, geringer Stromverbrauch und hohe Kosteneffizienz.
3. Video-Tracking-Funktion.Echtzeit-Tracking, manuelles / automatisches Tracking und automatisches Sperren sind verfügbar.
4. Die hochgenaue Korrektur stellt sicher, dass die optische Achse von IR und CCD ausgerichtet ist.
5. Gimbal wird von einer benutzerfreundlichen Software gesteuert
6. Betriebsmodus, Azimutwinkel und Elevationswinkeldaten können auf Video angezeigt und zurück übertragen werden.

1.3.1 Systemspezifikationen

1. Azimutabdeckung: n×360° kontinuierlich
2. HöhenbuchtWut: -20°~+75°(horizontal ist 0°,dEigenwert ist minus.)
3. Stabilisierungsgenauigkeit: ≤0,5 mrad (1σ)
4. Winkelgenauigkeit: ±0,1°(1σ)
5. Ausgabebildformat: SDI

1.3.2 HD-Tageslichtkamera

1. CCD: SONY 1/2,8 CMOS
2. Auflösung: 1920×1080
3. Brennweite: 4,3 mm~129 mm (30× optischer Zoom)
4. Sichtfeld: 63,7°~2,3°
5. Objektiv: HD 2,13 Millionen Pixel
6. Fokussierung: Automatisch

1.3.3 IR-Wärmebildkamera

1. Detektor: 640×512 gekühlter MWIR-Detektor
2. Spektrum: 3μm~5μm
3. Pixelgröße: 15 μm × 15 μm
4. Brennweite: 30 mm ~ 300 mm

1.3.4 Videoverfolgungsmodul

1. Automatisches/manuelles Suchziel im angegebenen Bereich

Zielauswahl: unterstützt automatisches/manuelles Sperren
Zielverfolgungsszene:in die Luft, zur See (es ist in der Lage, das Ziel auf der Grundlage des vom Benutzer bereitgestellten Videos/Bildes zu optimieren).
Intelligentes Rückeroberungsziel nach Verlust in kurzer Zeit

1. Unterstützt eine Kamera mit festem FOV oder variablem FOV.Im Verfolgungsstatus wird das Ziel verfolgt, während das FOV geändert wird.
2. Parameter:

• Minimaler Tracking-Kontrast: 10 %
• Mindest-SNR: 10 dB
• Minimale Zielgröße: 3×3 Pixel
• Ausgangsverzögerung: <40ms
• Erkennungsgenauigkeit: ≤0,1°
• Verarbeitungszeit: <100 ms
• Erfassungsbereich: Azimut ±60°, Elevation ±45°

1. Videoeingang: 1-Weg-HD-SDI-Digitalvideo, 1-Weg-PAL-Analogvideo
2. Videoausgang: 1-Wege-SDI-Digitalvideo
3. Kommunikation: 1-Weg RS422
4. Betriebsspannung: DC5V

1.3.5 Umgebungsparameter

1. Betriebstemperatur:-20ºC~+50ºC
2. Lagertemperatur:-30ºC~+60ºC
3. Vibrationsfest: GJB 150.16A-2009, A.2.3.11 der 21^stKlasse Schiff
4. Regenfest: GB 4208-2008 IP67

1.3.6 Physikalische Parameter

1. Abmessungen: ≤Φ260mm×360mm (H)
2. Farbe: Marinegrau
3. Gewicht: ≤20kg
4. Betriebsspannung: DC24V
5. Leistungsaufnahme: ≤450W
6. Einbau: Dämpfer ist nicht erforderlich.Der Gimbal ist starr mit dem Sockel verbunden.Der Gimbal hat eine Null-Teilungslinie in Azimutrichtung.
   1. Systemzusammensetzung

JH602-28015 EOSS wird für Patrouillenboote bereitgestellt, die zur Überwachung, Verfolgung und Positionierung von See- und Luftzielen verwendet werden.Während das Patrouillenboot auf Mission ist, werden der Gimbal-Status und das Video zurückübertragen und auf der Software angezeigt;Auch die Steuerbefehle werden von einer benutzerfreundlichen Software an den Gimbal gesendet, um den Betrieb und die Steuerung in Echtzeit zu realisieren.
Das vollständige System besteht aus Gimbal, Elektronikbox und Betriebs- und Steuerungssoftware.

1. 1. Gimbal

Gimbal ist eine Sensoreinheit (optischer Schrank), die einer zweiachsigen (Höhe und Azimut) gyroskopstabilisierten Servoplattform untergeordnet ist.Die Sensoreinheit ist mit einer hochauflösenden 640 × 512 MWIR-Wärmebildkamera mit 15 ~ 280 mm kontinuierlichem Zoomobjektiv und einer 1920 × 1080 HD-Tageslichtkamera ausgestattet, die Ziele bei Tag und Nacht erkennen, erkennen, identifizieren und verfolgen kann.Der Gimbal mit Sockel wird je nach praktischer Umgebung über Deck installiert.
Die externe Schnittstelle ist ein 26-poliger Luftfahrtanschluss.

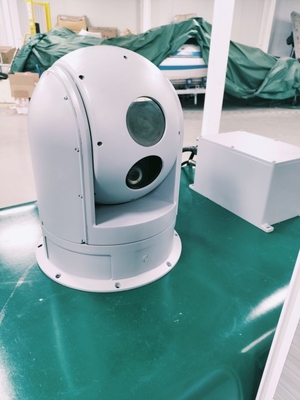

Physikalische Karte

​
